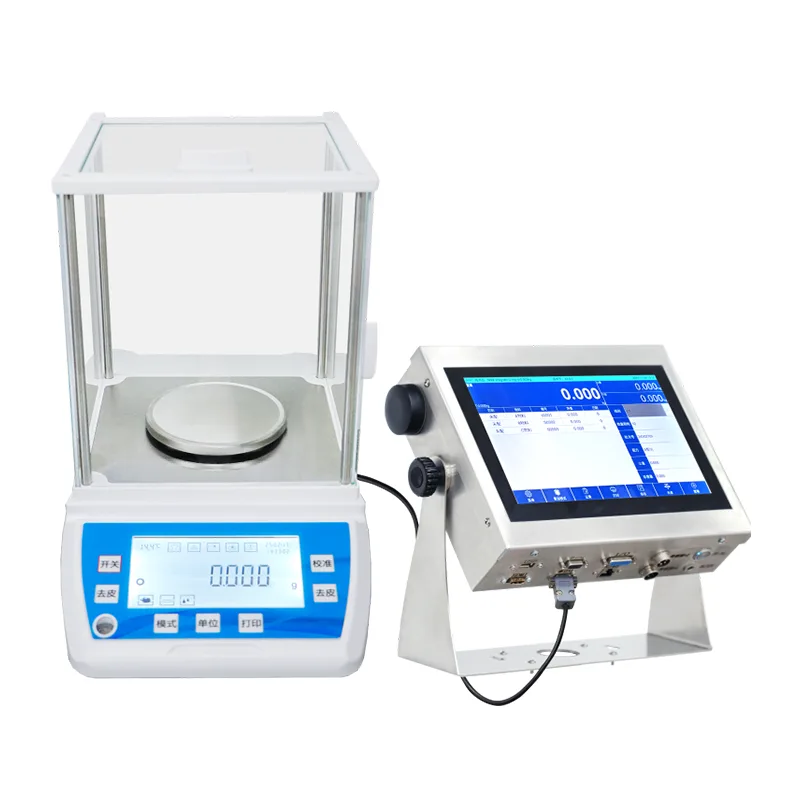

밀리그램 정확도의 고정밀 지능형 전자 저울

고정밀 지능형 전자 저울(JDT-A35 시리즈)은 Jiangsu Jutian Weighing Equipment Co., Ltd.에서 제조한 실험실용 계량 기기입니다. 이는 분석 화학, 약품 제제, 재료 연구 및 정밀 품질 관리를 포함하여 밀리그램 또는 밀리그램 미만의 분해능이 필요한 응용 분야용으로 설계되었습니다. 이 장비는 전자기력 보상(EMFC) 센서 기술을 사용하여 통제된 실험실 조건에서 신속한 안정화와 높은 반복성을 달성합니다.

생산 라인용으로 설계된 산업용 플랫폼 스케일 또는 중량 선별기와는 달리, 이 저울은 측정 정확도를 유지하기 위해 온도, 습도 및 기류를 관리할 수 있는 환경에서 벤치탑 작동을 위해 고안되었습니다. 각 장치는 배송 전에 교정되며 내부 교정 메커니즘(장착된 경우)을 통해 외부 분동 없이 일상적인 정확도 검증이 가능합니다.

모델 사양

도량형 사양에 대한 참고 사항:정확도 등급 I 및 II는 OIML R76에 따라 정의됩니다. 가독성(d)은 가장 작은 표시 증분입니다. 반복성 및 선형성 값은 통제된 실험실 조건(안정적인 온도, 최소 기류, 수평 설치)에서의 일반적인 성능을 나타냅니다. 실제 성능은 작동 환경과 운영자 기술에 따라 달라집니다. 팬 크기와 계량 용량은 응용 분야 요구 사항에 따라 구성할 수 있습니다.

Jiangsu Jutian Weighing Equipment Co., Ltd.는 자사 제품에 대해 ISO9001 인증과 CE 인증을 보유하고 있습니다. 회사의 919 R&D 센터는 68개의 국가 특허와 20개의 소프트웨어 저작권을 보유하여 계량 장비 및 임베디드 시스템을 개발합니다. 제조는 부품 검사, 조립 및 교정을 포함하는 표준화된 품질 관리 절차에 따라 수행됩니다.

센서 기술 및 측정 원리

저울은 전자기력 보상(EMFC) 로드 셀을 사용합니다. 이 설계에서는 팬 위에 있는 샘플의 무게 힘이 영구 자기장 내 코일에 의해 생성된 전자기력에 의해 균형을 이룹니다. 평형을 유지하는 데 필요한 전류는 적용된 질량에 비례합니다. 이 원리는 고해상도 계량과 관련된 몇 가지 특성을 제공합니다.

신속한 안정화:폐쇄 루프 피드백 시스템은 로딩 후 1초 이내에 저울을 평형 상태로 유도하여 반복적인 계량 작업에서 효율적인 작업 흐름을 가능하게 합니다.
낮은 드리프트:스트레인 게이지 로드 셀과 비교하여 EMFC 센서는 안정적인 온도 조건에서 장기적인 제로 드리프트가 더 낮으므로 장기간 사용하는 동안 재교정 빈도가 줄어듭니다.
내부 교정 기능:일부 모델에는 내장 교정 분동과 전동 메커니즘이 포함되어 있습니다. 교정 루틴은 터치스크린 인터페이스를 통해 시작되며 외부 분동 없이 짧은 주기 내에 완료됩니다.

저울 하우징과 계량 팬은 내부식성과 세척 용이성을 위해 선택된 스테인레스 스틸 304로 제작되었습니다. 디스플레이는 사용자 인터페이스, 데이터 저장 및 통신 기능을 관리하는 Android 기반 처리 시스템(RK3288W 쿼드 코어 Cortex-A17, 2G RAM, 8G 스토리지)으로 구동되는 10인치 HD 정전식 터치스크린(1024×768 해상도)입니다.

측정 기능 및 데이터 연결

저울은 터치스크린 인터페이스를 통해 액세스할 수 있는 다양한 계량 모드 및 애플리케이션 기능을 지원합니다. 즉, 표준 계량, 부품 계수, 백분율 계량, 밀도 결정(옵션 밀도 키트 사용) 및 상한/하한 경보를 통한 중량 선별입니다. 단위 변환에는 mg, g, ct, oz, lb, gn, ozt 및 개수 계산 모드가 포함됩니다.

데이터 통신 인터페이스에는 USB 포트 2개, RS232 직렬 포트 2개, RJ45 이더넷 포트 1개, I/O 출력 1개가 기본으로 포함됩니다. 옵션 모듈에는 Wi-Fi, Bluetooth, HDMI 출력 및 4G IoT 연결이 추가됩니다. 프린터, 바코드 스캐너, 알람 표시기, 원격 디스플레이 등의 외부 장치를 연결할 수 있습니다. 중량 데이터는 직렬 또는 네트워크 연결을 통해 PC 또는 LIMS(실험실 정보 관리 시스템)로 전송할 수 있습니다.

설치 및 환경 요구 사항

명시된 정확도 사양을 달성하려면 온도가 제어되고 공기 이동이 최소화되는 위치의 안정적이고 진동이 없는 벤치에 저울을 설치해야 합니다. 작동 온도 범위는 -10°C ~ 40°C이고 상대 습도는 90% 미만(비응결)입니다. 전원을 켠 후 교정 및 측정 전에 30~120분의 예열 시간이 필요합니다. 이를 통해 내부 전자 장치가 열 평형에 도달할 수 있습니다.

전원은 AC 100-240V 어댑터(DC 12V, 1000mA 출력)를 통해 공급됩니다. 사용하기 전에 조정 가능한 발과 내장된 수평 표시기를 사용하여 저울의 수평을 맞춰야 합니다. 실험실 품질 시스템을 준수하려면 인증된 분동을 사용한 연간 재교정이 권장됩니다.

일반적인 애플리케이션 환경

FAQ(자주 묻는 질문)

이 저울의 정확도 클래스 I과 클래스 II의 차이점은 무엇입니까?
정확도 클래스 I(특수 정확도) 및 클래스 II(고 정확도)는 검증 스케일 간격(e) 및 스케일 분할 수(n)를 기반으로 OIML R76에 의해 정의됩니다. 클래스 I 장비는 용량에 비해 검증 간격이 더 짧습니다. 실제로 JDT-A35 시리즈의 클래스 I 모델은 분석 화학과 같이 최고의 도량형 신뢰도가 필요한 응용 분야에 적합합니다. 클래스 II 모델은 일상적인 제약 및 산업 품질 관리 요구 사항을 충족합니다.

외부 교정과 비교하여 내부 교정은 언제 사용해야 합니까?
내부 교정은 내장된 기준 분동을 사용하며 외부 분동 없이 일일 정확도 검증에 편리합니다. 터치스크린 메뉴를 통해 실행되며 자동으로 완료됩니다. 외부 교정은 작업자가 팬 위에 놓은 인증된 교정 분동을 사용하며 공식적인 교정 기록, 실험실 SOP에 따른 정기 검증 또는 내부 분동에 대한 교차 확인이 필요한 경우에 권장됩니다.

밀리그램 수준의 측정 정확도에 영향을 미치는 환경 요인은 무엇입니까?
온도 변동, 기류, 진동 및 정전기는 서브그램 가독성에 영향을 미치는 주요 환경 요인입니다. 저울은 창문, 문 및 HVAC 통풍구에서 멀리 떨어진 전용 계량 테이블에 배치해야 합니다. 비전도성 샘플에는 정전기 방지 조치(이온화 장치, 접지)가 필요할 수 있습니다. 가독성이 0.0001g인 모델에 드래프트 쉴드가 통합되어 있습니다.

저울이 실험실 정보 관리 시스템과 통신할 수 있습니까?
예. 표준 RS232, USB 및 이더넷 인터페이스는 LIMS, ELN 또는 PC 기반 데이터 수집 소프트웨어로의 데이터 출력을 지원합니다. 중량 데이터는 실시간으로 전송되거나 내부 저장소에서 검색될 수 있습니다. 고객의 IT 또는 실험실 자동화 팀의 통합을 지원하기 위해 통신 프로토콜 세부 정보가 제품 설명서에 제공됩니다.

시간이 지나도 정확성을 유지하려면 어떤 유지관리가 필요합니까?
계량 팬과 하우징을 먼지와 화학 잔류물이 없도록 깨끗하게 유지하십시오. 실험실 품질 시스템에서 정의한 간격으로 교정을 확인하십시오. 내부 교정은 매일, 외부 교정은 월별 또는 분기별로 수행할 수 있습니다. EMFC 센서 검사 및 필요한 경우 마모 부품 교체를 포함한 연간 전문 서비스는 장기적인 측정 신뢰성을 유지하는 데 도움이 됩니다.
