전체 스테인레스 스틸 무동력 지능형 롤러 컨베이어 스케일

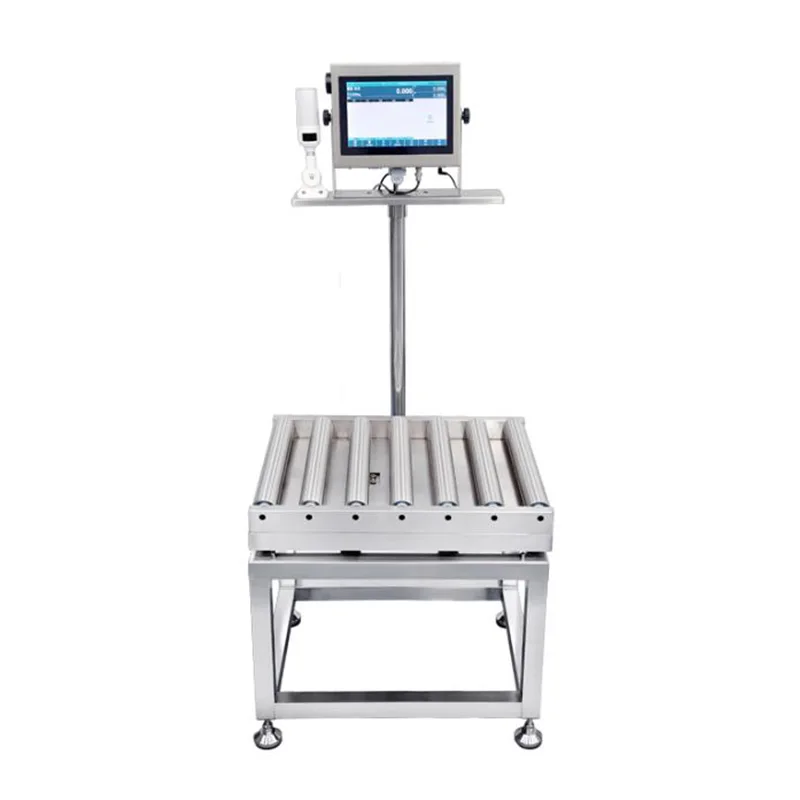

완전 스테인리스 스틸 무동력 지능형 롤러 컨베이어 스케일은 Jiangsu Jutian Weighing Equipment Co., Ltd.에서 제조한 정적 계량 플랫폼입니다. 이는 입고 부두, 선적 전 검사 지점, 생산 라인 자재 스테이션 및 창고 재고 구역과 같이 수동 또는 중력 공급 운송 중에 상품의 무게를 측정해야 하는 워크스테이션용으로 설계되었습니다. 이 장비는 304 스테인리스 스틸 롤러 데크, 구조적으로 통합된 로드 셀 어셈블리 및 디지털 계량 표시기를 단일 장치에 결합합니다.

물품은 수동으로 또는 인접한 컨베이어 섹션을 통해 롤러 표면에 배치됩니다. 롤러를 사용하면 물건을 들어올리지 않고도 계량 플랫폼을 가로질러 위치를 지정하거나 이동할 수 있습니다. 로드 셀은 품목이 정지된 상태에서 정적 중량을 측정하고 표시기는 판독값을 표시, 기록 또는 전송합니다. 롤러 메커니즘에는 외부 모터 구동 장치가 사용되지 않으므로 계량 스테이션에 구동 벨트, 모터 컨트롤러 및 관련 전기 구성 요소가 필요하지 않습니다.

기술 사양(구성 가능)

구성 참고사항:계량 용량, 플랫폼 치수, 롤러 직경 및 롤러 간격은 주문 시 의도한 제품 크기 범위 및 작업 흐름에 맞게 지정됩니다. Division 값은 선택한 용량과 일치하여 애플리케이션에 적합한 측정 분해능을 제공합니다.

Jiangsu Jutian Weighing Equipment Co., Ltd.는 ISO9001 인증 품질 관리하에 운영되며 제품에 대한 CE 인증을 받았습니다. 회사는 919 R&D 센터를 통해 개발된 68개의 국내 특허와 ​​20개의 소프트웨어 저작권을 보유하고 있습니다. 생산은 재료 검사, 용접 및 조립, 로드 셀 교정, 최종 기능 테스트를 포함하는 표준화된 품질 관리 절차를 통해 두 개의 제조 시설에서 수행됩니다.

재료 선택 및 구조 설계

전체 스테인리스강 무동력 지능형 롤러 컨베이어 스케일 프레임 및 롤러 어셈블리는 스테인리스강 304로 제작됩니다. 이 재료 선택은 산업 계량 환경에서 흔히 발생하는 여러 작동 요구 사항을 해결합니다. 스테인레스 스틸 304는 고유한 내식성을 제공하므로 스케일이 수분, 세척제 또는 약한 부식성 대기에 노출될 수 있는 시설(예: 식품 가공 공장, 의약품 생산 구역, 화학 창고 및 냉장 시설)에 장비가 적합합니다.

완전히 밀폐된 구조 설계로 먼지, 부스러기 및 액체가 로드 셀 구획으로 유입되는 것을 방지합니다. 로드 셀은 기계적으로 보호되는 구성으로 롤러 데크 아래에 위치합니다. 프레임의 용접 조인트는 연속적이고 매끄럽게 연마되어 오염 물질이 쌓일 수 있는 틈새를 제거하여 규제 산업의 위생 요구 사항을 지원합니다.

롤러 데크는 다양한 베이스 강성을 지닌 제품을 지지하도록 설계되었습니다. 롤러 직경과 간격은 애플리케이션의 최소 패키지 또는 팔레트 설치 공간을 수용하도록 구성할 수 있습니다. 바닥이 고르지 않거나 유연하게 포장된 제품의 경우 롤러 간격이 가까울수록 더욱 균일한 지지력을 제공하고 하중 분산으로 인한 측정 변동이 줄어듭니다.

중력 공급 작동 및 유지 관리가 적은 설계

무동력 롤러 메커니즘은 중력이나 수동 힘을 사용하여 계량 플랫폼을 가로질러 상품을 이동합니다. 롤러 데크가 약간 기울어져 설치되거나 물품을 수동으로 밀면 롤러가 밀봉된 베어링 위에서 자유롭게 회전하여 물품이 계량을 위한 위치로 미끄러져 들어가고 측정 후에 나올 수 있습니다. 이 설계로 인해 계량 스테이션에 구동 모터, 벨트, 체인 또는 모터 컨트롤러가 필요하지 않습니다.

전동식 드라이브 구성 요소가 없기 때문에 여러 가지 작동 고려 사항이 줄어듭니다. 계량 스테이션의 에너지 소비는 디지털 표시기로 제한됩니다. 일상적인 유지 관리는 정기적인 롤러 베어링 검사, 플랫폼 청소 및 교정 확인으로 제한됩니다. 장력을 가하거나 교체해야 하는 구동 벨트가 없고, 마모될 모터 브러시가 없으며, 롤러 어셈블리에 세척이나 먼지 노출로부터 보호할 전기 부품이 없습니다.

표시기 기능 및 통신

컬러 터치스크린 표시기는 영점 설정, 용기 측정, 단위 변환(kg/g/lb) 및 중량 누적을 포함한 표준 계량 기능을 제공합니다. 내장된 알람 기능은 구성 가능한 중량 상한 및 하한을 지원하며, 측정된 중량이 허용 범위를 벗어나면 시각적 및 청각적 경고가 발생합니다. 이 중량 선별 모드를 사용하면 추가 장비 없이 저울을 수동 품질 관리 스테이션으로 사용할 수 있습니다.

10,000개 이상의 기록에 대한 데이터 저장 용량은 일괄 추적 및 재고 조정을 지원합니다. 저장된 기록은 분석 또는 문서화를 위해 USB를 통해 CSV 형식으로 내보낼 수 있습니다. 옵션 통신 인터페이스(RS232, Wi-Fi, 이더넷)를 사용하면 연결된 PC, PLC 또는 호스트 시스템으로 실시간 데이터 전송이 가능합니다. 프로토콜 구성은 수신 플랫폼과 일치하도록 시스템 설정 중에 처리됩니다.

일반적인 배포 위치

FAQ(자주 묻는 질문)

스케일 프레임에 탄소강 대신 스테인리스강 304를 선택하는 이유는 무엇입니까?
스테인레스 스틸 304는 시간이 지남에 따라 부서지거나 품질이 저하될 수 있는 페인트나 코팅이 필요 없이 내식성을 제공합니다. 식품 가공, 제약, 화학 또는 고습 환경에서 도장 마감 처리된 탄소강은 긁힘이나 용접 지점에서 녹이 발생할 수 있습니다. 스테인레스 스틸 304는 규제 산업에서 사용되는 표준 세척 및 소독 절차와 호환됩니다.

모터 없이 롤러 메커니즘은 어떻게 작동합니까?
롤러는 밀봉된 베어링에 장착되어 자유롭게 회전합니다. 상품은 수동으로 밀거나 중력이 상품을 전진시키도록 약간 기울어진 저울을 설치하여 플랫폼을 가로질러 이동합니다. 이 디자인은 수동 워크스테이션, 운동량으로 품목을 저울 위로 운반하는 전동 컨베이어 라인의 끝, 전동 운반이 필요하지 않은 보조 검사 지점에 적합합니다.

단단하게 편평하지 않은 품목의 중량을 측정할 때 정확도는 어떤 영향을 받습니까?
바닥이 고르지 않거나 유연한 품목은 여러 롤러를 통해 지지되어야 합니다. 보다 균일한 지지를 제공하기 위해 구성 중에 롤러 간격을 줄일 수 있습니다. 벌크 백, 드럼 또는 견고한 베이스가 있는 팔레트 적재물과 같은 제품의 경우 일반적으로 표준 롤러 간격이면 충분합니다. 로드 셀 어셈블리는 플랫폼 전체의 분포에 관계없이 총 부하를 합산하도록 설계되었습니다.

스케일을 기존 창고 관리 시스템과 통합할 수 있습니까?
예. RS232, USB, Wi-Fi 및 이더넷을 포함한 옵션 통신 인터페이스는 연결된 시스템으로의 데이터 출력을 지원합니다. 중량 데이터, 타임스탬프, 거래 기록을 실시간으로 전송하거나 일괄적으로 내보낼 수 있습니다. 특정 데이터 형식과 통신 프로토콜은 호스트 시스템 요구 사항에 맞게 설정 중에 구성됩니다.

무동력 롤러 시스템에는 어떤 유지 관리가 필요합니까?
롤러 베어링의 자유로운 회전 여부를 정기적으로 검사하고, 롤러 표면과 스케일 플랫폼을 청소하고, 인증된 테스트 분동을 사용한 교정 검증이 주요 유지보수 작업을 구성합니다. 밀봉형 베어링 설계에는 정상적인 작동 조건에서 정기적인 윤활이 필요하지 않습니다. 스테인리스 스틸 표면은 스테인리스 스틸과 호환되는 표준 산업용 세척제로 청소할 수 있습니다.
