자동 분류 저울

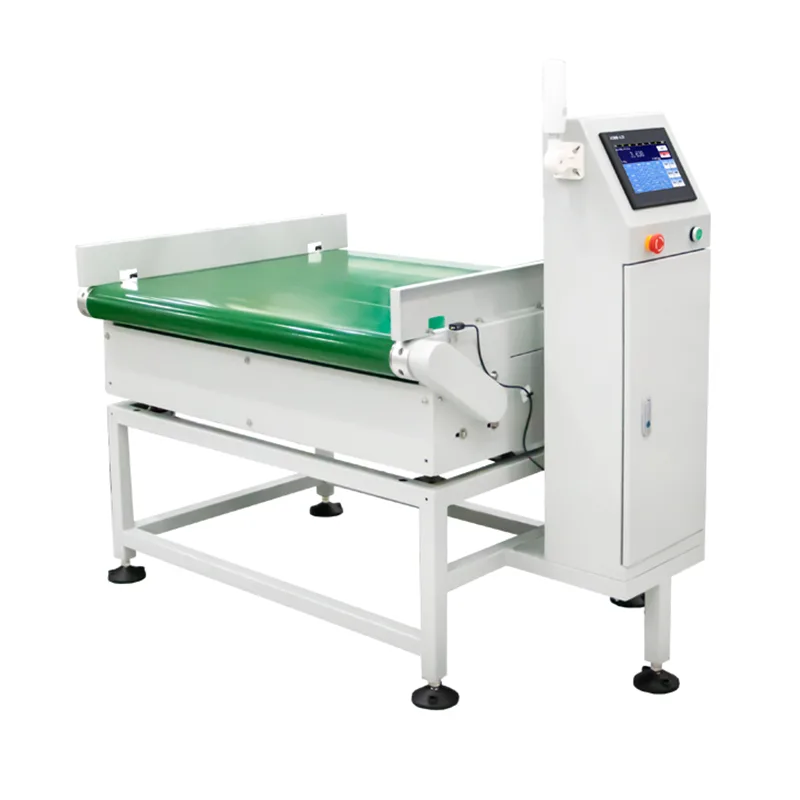

JDW 시리즈 자동 분류 스케일은 Jiangsu Jutian Weighing Equipment Co., Ltd.에서 제조한 인라인 중량 선별 및 전환 시스템입니다. 이는 이동 중인 제품의 중량을 측정하고, 각 중량 판독값을 미리 설정된 한계와 비교하고, 결과에 따라 품목을 별도의 레인 또는 수집 구역으로 기계적으로 안내하도록 설계되었습니다. 이 장비는 단일 통합 컨베이어 섹션 내에서 동적 계량, 합격/불합격 논리 및 물리적 분류 작동을 결합합니다.

이 시스템은 충전, 조립 또는 포장 후 제품을 중량별로 분류해야 하는 생산 라인에 배포됩니다. 예를 들어 저중량 상자, 허용 가능 상자, 중량 초과 상자를 별도의 배출 컨베이어로 분리합니다. 모든 중량 데이터, 타임스탬프 및 분류 결과는 다운스트림 품질 문서화 및 추적성을 위해 기록됩니다.

기술 사양

정확성 고려사항:감지 정확도와 분류 처리량은 제품 중량, 크기, 컨베이어 속도 및 환경 안정성에 따라 달라집니다. 명시된 정확도 범위는 대표 샘플을 사용한 통제된 공장 테스트를 기반으로 합니다. 현장 시운전은 생산 조건 하에서 실제 성능을 확립합니다.

Jiangsu Jutian Weighing Equipment Co., Ltd.는 ISO9001 인증 품질 관리하에 운영됩니다. 회사는 68개의 국내 특허와 ​​20개의 소프트웨어 저작권을 보유하고 있으며, 919 R&D 센터에서 제품 개발을 주도하고 두 개의 생산 시설에서 제조를 진행합니다. JDW 시리즈는 CE 인증을 받았습니다.

분류 메커니즘 및 기계 설계

분류 작업은 계량 구역 하류에 위치한 전용 전환 스테이션에서 수행됩니다. 제품 분류는 미리 설정된 상한/하한을 기준으로 캡처된 중량을 기반으로 컨트롤러에 의해 실시간으로 결정됩니다. 표준 구성은 허용 가능한 제품을 한 레인으로, 부적합 제품을 다른 레인으로 안내하는 전동식 왼쪽/오른쪽 전환 컨베이어를 사용합니다. 가볍고 유연한 패키지와 관련된 응용 분야의 경우 공압 공기 분사 장치 또는 푸시 암 액추에이터를 지정할 수 있습니다. 전환기 타이밍은 제품 위치 추적과 동기화되어 라인 중단 없이 안정적인 분리를 보장합니다.

컨베이어 프레임은 세척 환경과의 호환성 및 부식 방지를 위해 선택된 스테인레스 스틸 304로 구성됩니다. 계량 섹션은 진동 전달을 최소화하기 위해 드라이브 및 전환기 섹션과 기계적으로 격리되어 있습니다. 가이드 레일과 제품 센서는 시스템 구성 중에 지정된 제품 크기 범위를 수용할 수 있도록 배치됩니다.

시스템 구성 및 생산 라인 통합

제품 매개변수는 터치스크린 인터페이스를 통해 관리되며, 여기에서 운영자는 여러 SKU에 대한 설정을 생성, 저장 및 호출할 수 있습니다. 각 사전 설정에는 목표 중량, 허용 한도, 컨베이어 속도 및 정렬 작업이 포함됩니다. 기계적 조정 없이 저장된 프리셋을 선택하여 제품 간 전환이 이루어집니다.

통신 인터페이스(이더넷, RS232, RS485)를 통해 스케일이 MES, ERP 또는 SCADA 시스템과 데이터를 교환할 수 있습니다. 중량 기록, 타임스탬프, 분류 결과를 실시간으로 전송하거나 USB를 통해 일괄적으로 내보낼 수 있습니다. 중앙 집중식 생산 모니터링 기능이 있는 라인의 경우 시스템은 시운전 중에 구성할 수 있는 표준 산업 프로토콜을 지원합니다.

교정 및 정기 유지 관리

교정은 터치스크린의 안내 절차를 통해 인증된 테스트 분동을 사용하여 수행됩니다. 단일 지점 및 다중 지점 교정 모드가 모두 지원됩니다. 벨트 장력, 컨베이어 정렬 및 센서 영점은 일상적인 유지 관리의 일환으로 정기적으로 점검해야 합니다. 모듈식 구조를 통해 전체 프레임을 분해하지 않고도 벨트, 전환기 액추에이터, 센서 등 개별 구성 요소에 접근하고 교체할 수 있습니다.

일반적인 애플리케이션 시나리오

FAQ(자주 묻는 질문)

다양한 제품 유형에 대한 정렬 메커니즘은 어떻게 선택됩니까?
선택은 제품 중량, 포장재, 형태 안정성 및 라인 속도에 따라 달라집니다. 단단한 상자와 병은 전동 전환 컨베이어에 매우 적합합니다. 가볍고 유연한 파우치에는 기계적 손상을 방지하기 위해 공압 공기 분사 또는 푸시 암 액추에이터가 필요할 수 있습니다. 제품 샘플 및 레이아웃 요구 사항을 기반으로 엔지니어링 검토 단계에서 적절한 메커니즘이 확인됩니다.

시스템이 제품을 두 개 이상의 카테고리로 분류할 수 있나요?
표준 JDW 구성은 양방향 정렬(예: 승인/거부)을 지원합니다. 저체중, 표준, 과체중과 같은 3개의 별도 차선으로 분류되는 다중 등급 분류는 추가 전환 스테이션을 사용하여 구성할 수 있습니다. 이를 위해서는 확장된 컨베이어 섹션이 필요하며 프로젝트 정의 단계에서 지정됩니다.

여러 SKU를 실행할 때 제품 매개변수는 어떻게 관리됩니까?
터치스크린 컨트롤러는 이름, 목표 중량, 허용 한계 및 정렬 작업과 함께 제품 사전 설정을 저장합니다. 운영자는 저장된 목록에서 활성 SKU를 선택하고 모든 설정이 자동으로 로드됩니다. 검색 기능을 통해 제품명으로 빠르게 검색할 수 있습니다. 여러 컴퓨터에 걸쳐 백업하거나 복제하기 위해 USB를 통해 사전 설정을 내보내고 가져올 수 있습니다.

공장 시스템과의 통합을 위해 어떤 통신 프로토콜이 지원됩니까?
표준 인터페이스에는 RS232, RS485 및 이더넷이 포함됩니다. Modbus TCP/RTU, TCP/IP 소켓 통신 또는 데이터베이스 직접 쓰기에 대한 프로토콜 적응은 시스템 구성 중에 처리됩니다. 특정 프로토콜 요구 사항은 주문 과정에서 고객의 자동화 팀과 함께 검토됩니다.

설치 후 시스템의 유효성을 어떻게 검증합니까?
시운전에는 인증된 분동을 사용한 정적 교정, 생산 속도에서 실제 제품 샘플을 사용한 동적 테스트, 분류 시기 및 정확성 검증이 포함됩니다. 문서화된 시운전 보고서가 제공될 수 있습니다. 고객은 보유된 참조 샘플과 주기적인 교정 점검을 통해 지속적인 성능 검증을 수행할 수 있습니다.
