라벨 인쇄 기능이 내장된 전자 플랫폼 저울

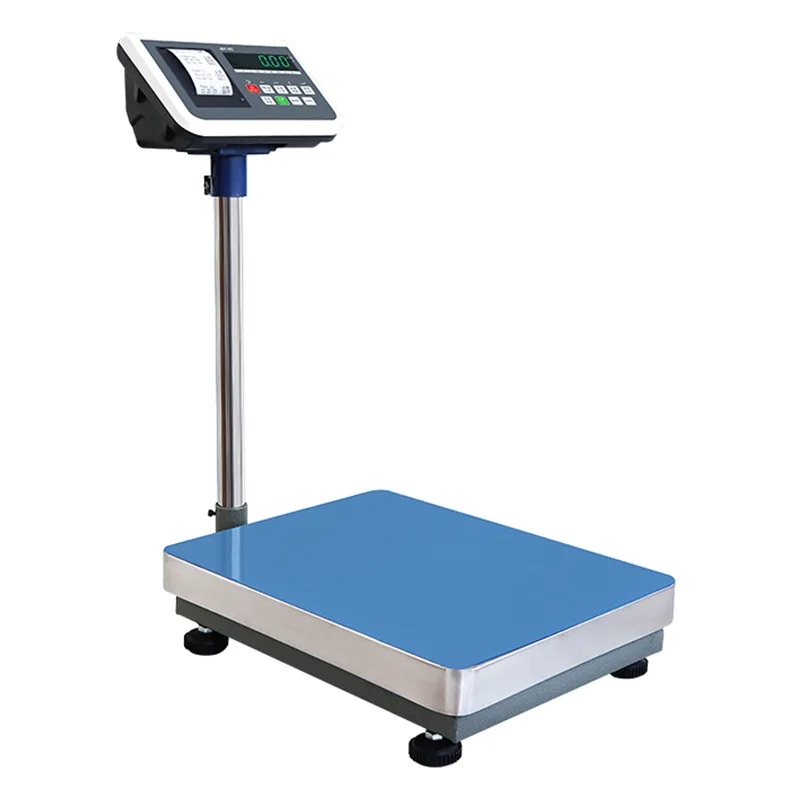

라벨 인쇄 기능이 내장된 전자 플랫폼 저울(JDT-JT-H8 시리즈)은 Jiangsu Jutian Weighing Equipment Co., Ltd.에서 제조한 고정식 계량 및 인쇄 워크스테이션입니다. 이는 견고한 용접 강철 플랫폼, 스트레인 게이지 로드 셀, LED 디지털 표시기 및 통합 열전사 프린터를 단일 장치 내에 결합합니다. 이 장비는 품목의 중량을 측정하고 중량 티켓, 배송 라벨 또는 검사 영수증과 같은 인쇄된 기록을 측정 지점에서 즉시 생성해야 하는 워크스테이션용으로 설계되었습니다.

움직이는 생산 라인에서 작동하는 중량 선별기와 달리 H8 시리즈 플랫폼 저울은 품목을 팬 위에 놓고 판독값이 안정된 후 정적 중량을 측정합니다. 인쇄는 구성된 모드에 따라 작업자에 의해 수동으로 시작되거나 중량 안정화 시 자동으로 시작됩니다. 이 장비는 입고 부두, 선적 구역, 생산 현장 검문소 및 품질 샘플링 스테이션에 적합합니다.

모델 사양

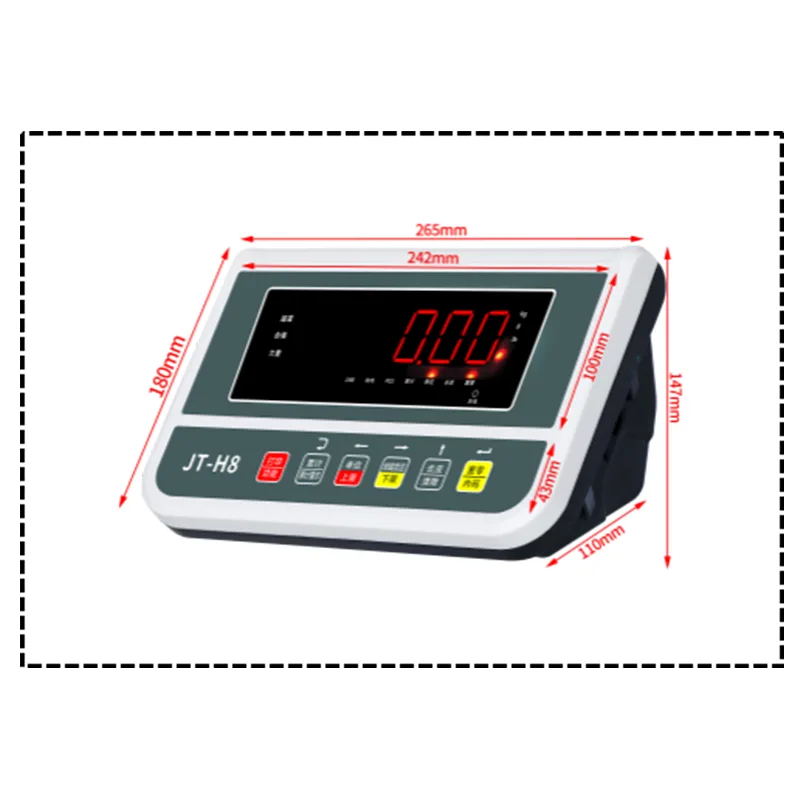

일반적인 사양:디스플레이: 32mm 높이의 LED 디지털 튜브 디스플레이; 단위: kg / g / lb(자유롭게 전환 가능) 표시기 하우징: 6개의 기계식 키가 있는 ABS 플라스틱 케이스; 전원 공급 장치: 6V 4A 충전식 배터리가 내장된 AC 220V(AC/DC 이중 사용); 기본 기능: 영점 재설정, 용기, 총/순 중량, 누적, 내장 알람, 중량 메모리, 절전 모드; 옵션 통신: RS232, RS485, Bluetooth, TTL, 이더넷, Wi-Fi, 4G IoT, USB 저장소, 릴레이 출력, 5V I/O 출력, 4-20mA 아날로그 출력; 옵션 액세서리: 3색 경보등, 외부 프린터, 대형 디스플레이, 바코드 스캐너. 플랫폼 치수와 재료를 구성할 수 있습니다.

Jiangsu Jutian Weighing Equipment Co., Ltd.는 ISO9001 품질 관리 인증 및 CE 제품 인증을 보유하고 20년 이상 계량 계측 분야를 전문으로 해왔습니다. 회사의 919 R&D 센터는 68개의 국가 특허와 20개의 소프트웨어 저작권을 개발했습니다. 제조는 강철 프레임 용접, 로드 셀 교정 및 최종 기능 테스트를 포함하는 표준화된 절차를 갖춘 두 시설에서 수행됩니다. 비표준 플랫폼 크기, 프레임 재질 및 소프트웨어 구성이 지원됩니다.

플랫폼 구축 및 로드셀 통합

계량 플랫폼 프레임은 탄소강 섹션으로 제작되며 모든 구조 조인트에서 연속 용접으로 조립됩니다. 용접 후 프레임은 실내 산업 환경에서 부식 방지를 위해 표면 처리 및 구운 에나멜 페인트 마감 처리를 거칩니다. 계량 팬은 스테인리스 스틸로 제작되어 계량 품목과 직접 접촉하는 내구성이 뛰어나고 청소가 쉬운 표면을 제공합니다.

특정 환경 요구 사항이 있는 시설의 경우 주문 시 대체 프레임 재료를 지정할 수 있습니다. 전체 304 스테인리스 스틸 프레임 구조는 세척 환경, 식품 가공 구역 또는 습도에 노출되는 장소에 사용할 수 있습니다. 화학 처리 또는 해양 대기 응용 분야의 경우 피팅 및 틈새 부식 저항성을 높이기 위해 316 스테인리스강을 지정할 수 있습니다.

로드 셀은 스트레인 게이지 유형으로, 플랫폼 영역 내의 로드 위치에 관계없이 안정적인 중량 판독값을 제공하기 위해 플랫폼 아래에 다중 지점 배열로 구성됩니다. 로드 셀 용량은 산업용으로 사용 시 발생할 수 있는 짧은 과부하 조건을 수용할 수 있도록 적절한 설계 여유를 두고 정격 플랫폼 용량과 일치합니다. 로드 셀 신호 케이블은 밀봉된 도관을 통해 표시기 하우징으로 연결됩니다.

전원 공급 장치 설계 및 듀얼 모드 작동

저울은 백업 및 무선 작동 기능을 제공하는 6V 4A 충전식 배터리가 내장되어 있어 정상적인 조건에서 AC 주 전원(220V)으로 작동합니다. 이중 전원 아키텍처는 산업 환경에서 여러 가지 실용적인 기능을 제공합니다. 저울이 AC 전원에 연결되면 배터리가 자동으로 충전되며 일반적인 사용 패턴에 따라 전체 작업 교대에 충분한 작동 시간을 제공합니다.

무선 작동을 통해 임시 검사소, 하역장 구역 또는 대피소 아래의 실외 수용 지점과 같이 전원 콘센트에 즉시 접근할 수 없는 위치에 저울을 배치할 수 있습니다. 배터리는 또한 짧은 전원 중단 동안에도 작동을 유지하여 계량 트랜잭션 중 데이터 손실을 방지합니다. LED 디스플레이의 배터리 부족 표시는 재충전이 필요할 때 운영자에게 경고합니다. 절전 모드는 유휴 기간 동안 디스플레이 밝기와 프로세서 활동을 줄여 배터리 사용 시간을 연장합니다.

인쇄 작업 흐름 및 작동 모드

내장된 감열식 프린터는 표준 감열지 롤이나 접착 라벨 용지를 사용할 수 있습니다. 인쇄는 표시기 멤브레인 키패드의 전용 키를 통해 작업자에 의해 시작되거나 안정적인 중량 판독값이 얻어지고 중량이 최소 임계값을 초과할 때 자동으로 트리거되도록 구성됩니다. 인쇄 내용은 구성 가능하며 중량 값(순 또는 총), 측정 단위, 날짜 및 시간, 순차적 티켓 번호 및 사용자 정의 헤더 텍스트를 포함할 수 있습니다.

이 표시기는 영점 재설정, 수동 및 사전 설정 용기, 총/순 중량 표시 전환, 다중 품목 배치를 위한 중량 누적 등 핵심 계량 기능을 제공합니다. 내장된 알람 기능은 측정된 중량이 허용 범위를 벗어나면 소리로 경고하는 상한 및 하한 중량 제한 설정을 지원합니다. 무게 메모리는 전원을 껐다 켜도 마지막 무게와 누적 합계를 유지합니다.

일반적인 배포 위치

FAQ(자주 묻는 질문)

탄소강과 스테인레스 스틸 플랫폼 구조의 차이점은 무엇입니까?
구운 에나멜 마감 처리된 탄소강은 표준 실내 산업 환경에 구조적 강도를 제공합니다. 페인트 마감은 대기 부식으로부터 보호하지만 충격이나 가혹한 화학 물질로 인해 손상될 수 있습니다. 스테인레스 스틸 304는 재료 두께 전반에 걸쳐 고유한 내식성을 제공하며 식품 가공, 제약, 화학 또는 습한 환경에 권장됩니다. 스테인레스 스틸 316은 염화물에 대한 추가 저항성을 제공하며 해양 또는 화학 처리 환경에 적합합니다.

무선 작동 시 배터리는 얼마나 오래 지속되나요?
배터리 사용 시간은 사용 빈도, 디스플레이 밝기, 프린터 연속 사용 여부에 따라 달라집니다. 일반적인 인쇄와 함께 간헐적으로 사용하는 경우 배터리는 전체 근무 시간을 지원합니다. 대규모 배치를 연속적으로 인쇄하면 실행 시간이 단축됩니다. 배터리 부족 표시기는 자동 종료 전에 사전 경고를 제공합니다. AC 전원으로 완전히 재충전하려면 몇 시간이 걸립니다.

품목을 저울 위에 올려놓으면 인쇄 기능이 자동으로 실행될 수 있습니까?
무게 판독값이 안정화되고 사전 설정된 최소 임계값을 초과하면 자동으로 인쇄되도록 저울을 구성할 수 있습니다. 이 자동 인쇄 모드는 수동 키 누름이 필요하지 않은 유사한 품목의 반복적인 계량에 적합합니다. 인쇄하기 전에 작업자 확인이 필요한 응용 분야의 경우 수동 트리거 모드도 사용할 수 있습니다.

저울을 컴퓨터나 네트워크에 연결하는 데 어떤 통신 인터페이스를 사용할 수 있습니까?
옵션 인터페이스에는 RS232, RS485, Bluetooth, TTL, 이더넷, Wi-Fi 및 4G IoT가 포함됩니다. 이는 연결된 PC, PLC 또는 호스트 시스템으로의 중량 데이터 전송을 지원합니다. 특정 데이터 형식과 전송 프로토콜은 수신 시스템에 맞게 구성됩니다. USB 저장 장치를 사용하면 오프라인 분석을 위해 체중 기록을 일괄적으로 내보낼 수 있습니다.

설치 또는 재배치 후 스케일을 어떻게 교정합니까?
교정은 플랫폼 용량에 적합한 인증된 테스트 분동을 사용하여 수행됩니다. 단일 지점 또는 다중 지점 절차는 사용자 설명서의 교정 메뉴에 따라 표시기 키패드를 통해 액세스됩니다. 수백 킬로그램의 용량의 경우 선형성을 확인하기 위해 범위 전체에 걸쳐 여러 교정 지점을 사용하는 것이 좋습니다. 시설 품질 시스템의 일환으로 정기적인 교정 검증을 권장합니다.
