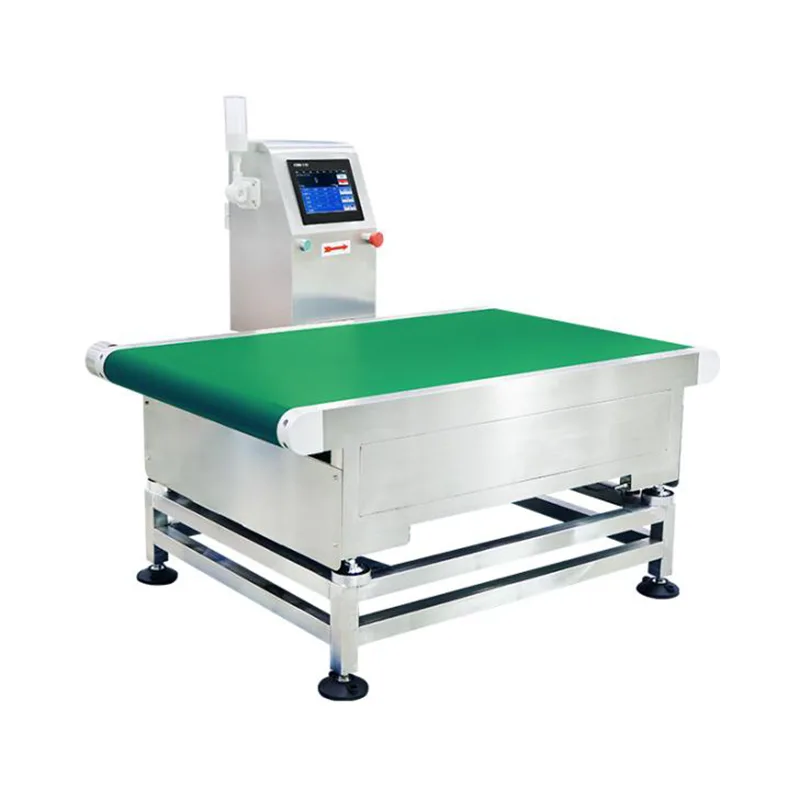

고정밀 중량선별기

고정밀 중량선별기(모델 JDT-CZ-A30-30K/100K)는 Jiangsu Jutian Weighing Equipment Co., Ltd.에서 제조한 인라인 동적 계량 시스템입니다. 이는 팔레타이징 또는 발송 전에 최종 중량 확인 및 완전성 확인이 필요한 벌크 백, 대형 상자, 다중 팩 번들 및 산업용 컨테이너와 같은 중대형 포장 제품을 취급하는 생산 라인을 위해 설계되었습니다.

시스템은 제품이 계량 컨베이어를 통과할 때 중량 판독값을 캡처하고 각 측정값을 미리 설정된 목표 및 허용 오차 값과 비교하여 합격 또는 실패 결정을 내립니다. 실패 조건의 경우 구성된 작동 모드에 따라 컨베이어가 정지하거나 알람 출력이 트리거됩니다. 이 장비는 자동화된 포장 라인, 최종 라인 검사 스테이션 및 아웃바운드 물류 확인 지점에 통합되도록 설계되었습니다.

기술 사양

정확성 참고사항:감지 정확도는 측정 제품의 무게, 크기, 운반 안정성 및 환경 조건에 따라 달라집니다. 명시된 정확도 수치는 대표적인 제품 샘플을 사용하여 통제된 공장 테스트를 통해 달성할 수 있습니다. 현장 시운전은 생산 조건 하에서 실제 성능을 확립합니다.

Jiangsu Jutian Weighing Equipment Co., Ltd.는 ISO9001 품질 관리 인증 및 CE 제품 인증을 보유하고 있습니다. 20년 이상의 계량 계측 경험을 보유한 회사는 919 R&D 센터를 통해 68개의 국가 특허와 20개의 소프트웨어 저작권을 축적했습니다. 제조는 재료 검사, 조립, 교정 및 최종 테스트를 포함하는 표준화된 품질 관리 절차에 따라 두 개의 생산 시설에서 수행됩니다. 컨베이어 치수, 프레임 재료, 통신 인터페이스 및 소프트웨어 기능을 포함한 비표준 사용자 정의는 프로젝트 요구 사항에 따라 지원됩니다.

계량 섹션 기계 설계 및 하중 처리

계량 컨베이어 섹션은 동적 운송 시 최대 100kg의 제품을 수용할 수 있도록 설계되었습니다. 로드 셀 어셈블리는 제품이 컨베이어에 배치되거나 이송될 때 발생할 수 있는 짧은 과부하 조건을 처리하기 위해 적절한 안전 여유를 갖춘 정격 용량으로 지정됩니다. 컨베이어 프레임은 로드 셀 장착 지점의 구조적 강화와 함께 고강도 탄소강 또는 옵션인 스테인리스강을 사용합니다.

충격 흡수 장착 요소는 계량 플랫폼과 지지 프레임 사이에 위치하여 제품이 계량 영역에 들어갈 때 전달되는 기계적 충격을 약화시킵니다. 이러한 기계적 절연은 두 가지 기능을 수행합니다. 일시적인 과부하 스파이크로부터 로드 셀을 보호하고 판독값을 캡처하기 전에 중량 신호가 안정화되는 데 필요한 정착 시간을 줄여줍니다. 벨트 구동 모터는 모터 진동이 로드 셀 신호에 결합되는 것을 방지하기 위해 계량 섹션에서 기계적으로 분리됩니다.

데이터 기록 및 품질 추적성

각 검사 주기는 타임스탬프, 측정된 중량, 목표 중량, 허용 한도 및 합격/불합격 결과를 포함하는 데이터 기록을 생성합니다. 컨트롤러는 이러한 기록을 내부적으로 저장하며 생산 분석, 품질 보고 또는 배치 문서화를 위해 USB를 통해 데이터를 CSV 형식으로 내보낼 수 있습니다. 네트워크 연결이 가능한 라인의 경우 구성 가능한 통신 인터페이스를 통해 중량 데이터를 호스트 시스템으로 전송할 수 있습니다.

시스템은 각 제품에 대해 미리 설정된 상한 및 하한 중량 제한을 지원합니다. 측정된 중량이 구성된 범위를 벗어나면 컨트롤러는 알람 출력을 트리거하고 배출 컨베이어를 중지하여 부적합 품목이 하류로 진행되는 것을 방지합니다. 작업자가 플래그가 지정된 품목을 제거하고 알람을 확인하여 생산 흐름에 문서화된 품질 게이트를 생성할 때까지 컨베이어는 정지 상태를 유지합니다.

프레임 소재 옵션 및 환경 적응

표준 프레임은 부식 방지 표면 처리된 고강도 탄소강으로 구성됩니다. 세척 요구 사항, 습도 노출 또는 부식성 대기가 있는 시설의 경우 스테인리스 스틸 프레임을 지정할 수 있습니다. 가연성 물질이 존재하는 환경의 경우 관련 보호 표준을 충족하도록 설계된 컨트롤러 및 전기 인클로저와 함께 방폭 구성(Ex d IIB T4 Ga 등급)을 사용할 수 있습니다. 장비는 표준 산업 환경에서 안정적으로 작동하도록 설계되었습니다. 강한 전자기 간섭, 습기 응결 또는 과도한 바닥 진동이 있는 장소를 피하여 설치해야 합니다.

일반적인 검사 작업

FAQ(자주 묻는 질문)

중량선별기는 중량 분포가 고르지 않거나 바닥이 불안정한 제품을 어떻게 처리합니까?
무게 분포가 고르지 않은 제품은 컨베이어 이송 중에 무게 중심이 이동하면 측정 편차가 발생할 수 있습니다. 계량 섹션의 충격 흡수 장착 및 기계적 격리는 하중 이동의 영향을 줄이는 데 도움이 됩니다. 베이스가 유연하거나 불안정한 제품의 경우 가이드 레일을 설치하여 제품이 벨트 중앙에 위치하도록 할 수 있습니다. 일반적으로 제품 샘플은 엔지니어링 검토 중에 평가되어 추가 고정 장치가 필요한지 결정합니다.

불량품에 대한 컨베이어 정지와 리젝트 메커니즘 사용의 차이점은 무엇입니까?
표준 작동 모드는 부적합 품목이 감지되면 배출 컨베이어를 중지합니다. 운영자는 플래그가 지정된 항목을 제거하고 라인을 다시 시작합니다. 이는 작업자 개입이 실용적인 중간 처리량 라인에 적합합니다. 고속 라인 또는 자동 거부를 위해 공압 푸셔 또는 전환기를 사용자 정의 옵션으로 통합할 수 있습니다.

중량선별기를 잉크젯 코더 또는 라벨 프린터와 통합할 수 있습니까?
예. 컨트롤러는 제품 위치와 동기화된 신호를 출력하여 외부 코딩 또는 인쇄 장치를 트리거할 수 있습니다. 이를 통해 계량 후 중량 데이터, 배치 코드 또는 타임스탬프를 제품에 적용할 수 있습니다. 통신 프로토콜, 신호 타이밍, 데이터 형식 등의 구성 세부 정보는 시스템 설정 중에 지정됩니다.

30~100kg 범위에는 어떤 교정 절차가 사용됩니까?
교정은 정격 용량에 적합한 인증된 테스트 분동을 사용하여 수행됩니다. 터치스크린 인터페이스는 안내식 교정 루틴을 제공합니다. 최대 100kg의 용량의 경우 선형성을 보장하기 위해 범위 전체에 걸쳐 여러 교정 지점을 사용하는 것이 좋습니다. 일상적인 품질 점검의 일환으로 현장 직원이 교정 절차를 반복할 수 있습니다.

화학 산업 분야에 방폭 구성이 가능합니까?
Ex d IIB T4 Ga 등급의 방폭 구성을 사용할 수 있습니다. 이는 전기 엔클로저, 컨트롤러 하우징 및 배선에 적용됩니다. 특정 구성은 구성 요소 선택 및 인증 문서에 영향을 미치므로 주문 시 지정해야 합니다. 로드 셀과 컨베이어 어셈블리의 표준 기계 설계는 변경되지 않습니다.
